ELTIM CS-250, Ausgang/Stromstufe Modul

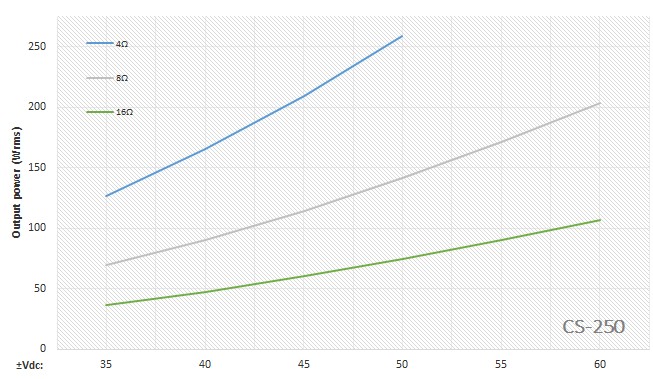

250Wrms @ 4ohms, ±50Vdc / 200Wrms @8ohms, ±63Vdc

ELTIM CS-250, Ausgang/Stromstufe Modul
Momentan nicht lieferbar
Hersteller:  ELTIM
Artikelcode:  CS250
0 Sterne in 0 Bewertungen Schreiben Sie eine Rezension
CS-250 Leistungs-(Strom-)Stufe Modulen highlights:
  • Zwei Paar selektierte 8A/200V EXICON Power Mosfets.
  • Platine flach montiert auf Kühlkörper, wodurch Mikrofonie effekte eliminiert sind.
  • Leistungsmosfets über Kühlkörper verteilt für optimale Wärmeverteilung.
  • Stromgesteuerte Hochleistungsrückkopplung in der Mitte der Leiterplatte mit SMD-Leistungswiderständen.
  • Vergoldete 6,3mm Faston Lautsprecher Anschlüsse links und rechts.
  • Separate Spannungsschienen dieser Ausgangsstufe (CS) und der Eingangsstufe (VS).
  • Separate Spuren für Speisung/Lautsprecher-, Rückkupplung-, VS-Stufe und Eingangsmasse.
  • Gefräste, vergoldete Beryllium-Kupfer-Steckverbinder (3A), mit mehreren Pin-Kontakte pro Anschluss.
  • Lautsprecher- und Eingangssignal zur Signalisierung/Schutzzwecken an beide Headers.
  • Leiterplattenposition zur Montage eines NTC/PTCs in der Mitte, verbunden mit beide Headers.
  • Passt genau in MODU (Mini) Dissipante 120mm hohes und 300mm tiefes Gehäuse.
  • Abmessungen: 290x98x50mm.

Select the quality of your CS-250 module above:

CS-200 Module quality/
Parts used
High-End (HE)
Reference  (REF)
Power Mosfets
8A / TO247, 200V
8A / TO247, 200V
selected
Electrolytic capacitors
8x   MUNDORF MLGO Long Life, Audio Grade, 2200uF/63V, 125º
Idle current capacitor
Power resistors
5%, low induction
1%, induction free
Other resistors
Any MOX type 1%
DALE RN60, military grade
PCB
Eurocircuits (EU) made, FR4+, 2x35um, tin plated solder isles
Eurocircuits (EU) made, FR4+,
2x35um, gold plated solder isles
Solder
Any regular solder

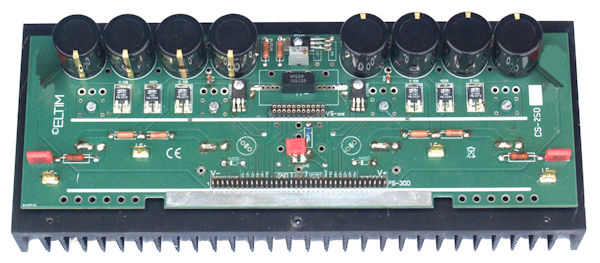

Heatsink is not included!    Here as example a MODU Dissipante 3U/300mm heatsink mounted.

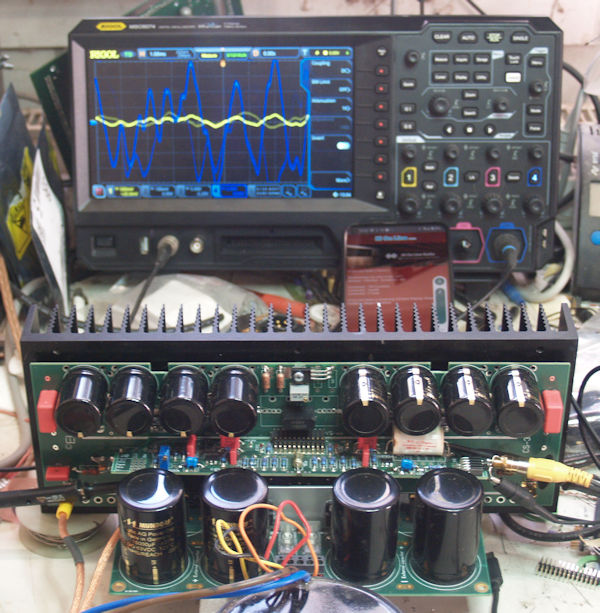

Random built prototype CS-250 output stage module under test,
assisted by a VS-20 input stage module,
a VR3-30 regulator module (invisible, under VS-20),
and a PS-3, true 4-pole power supply module.
The heatsink comes from a MODU Dissipante 120 x 300mm casing.


For a functioning amplifier you also need at least one of our VS-modules as well. These are the input part of the amplifier, this CS-module is the output part.
