ELTIM VS-5, Eingang/Spannungstufe Modul

Linien Eingang treibt ELTIM CS-Modulen an.

ELTIM VS-5, Eingang/Spannungstufe Modul
€ 64,95 *Preise inkl. MwSt. € 53,68 ohne MwSt. €
Hersteller:  ELTIM
Artikelcode:  VS5
0 Sterne in 0 Bewertungen Schreiben Sie eine Rezension
Einige Highlights dieses VS-5 Voltage Stage Moduls:
  • Vollsymmetrische Vorsteuerungs-(Spannungs-)Stufe
  • Zentral platzierte Hochvolt-SMD-Transistoren in der Eingangsstufe.
  • Extrem stabile, weitreichende Stromreglerdioden (CRDs).
  • AC (>4Hz, sonst auf Anfrage) Eingang.
  • Der DC-Eingang kann durch Löten von zwei Inseln hergestellt werden.
  • MKP-Kondensatoren in den Frequenzbegrenzungsschaltungen.
  • Separate Strom- und Eingangsmassespuren verhindern Brummen und Rauschen.
  • L- oder Sandwich auf jedem CS-Modul montiert.
  • Abmessungen: 149x32x8mm.

Wir müssen es bestellen!

In dieser VS-5 DIY kit wrrden fast alle Komponente, PCB, und Konnektoren (für sandwich- en L-montage) geliefert.
Wenn Sie ein ac Eingang betreiben wollen, kaufen Sie separat ein Kondensator 2,2uF.

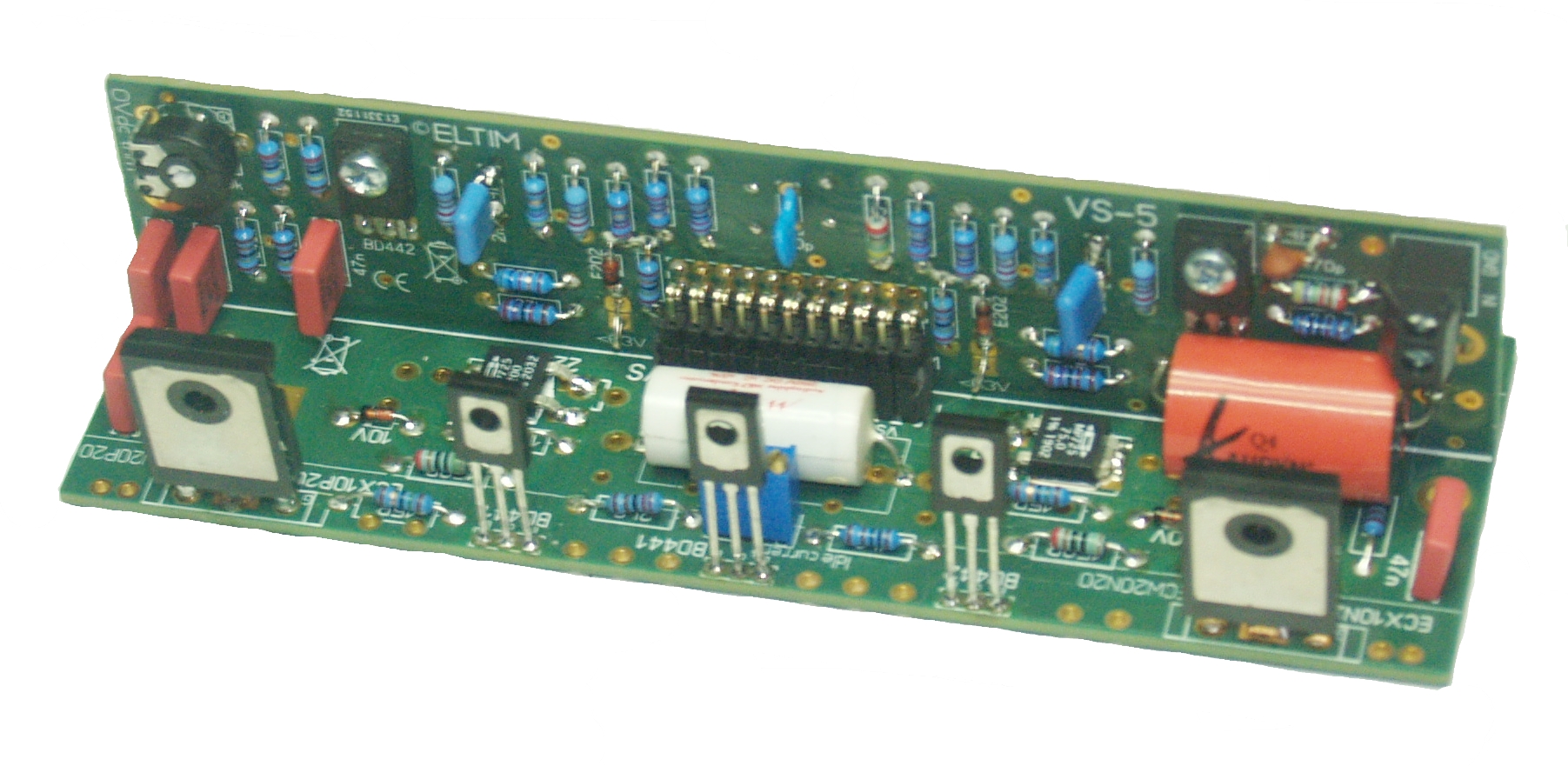

Die gängigste L-Montageweise an jedem CS-Modul (CS-35 hier) > 90º-Anschluss.
Auf diese Weise montiert passt das Pack gerade nicht in 1U (40mm) hohe Gehäuse.

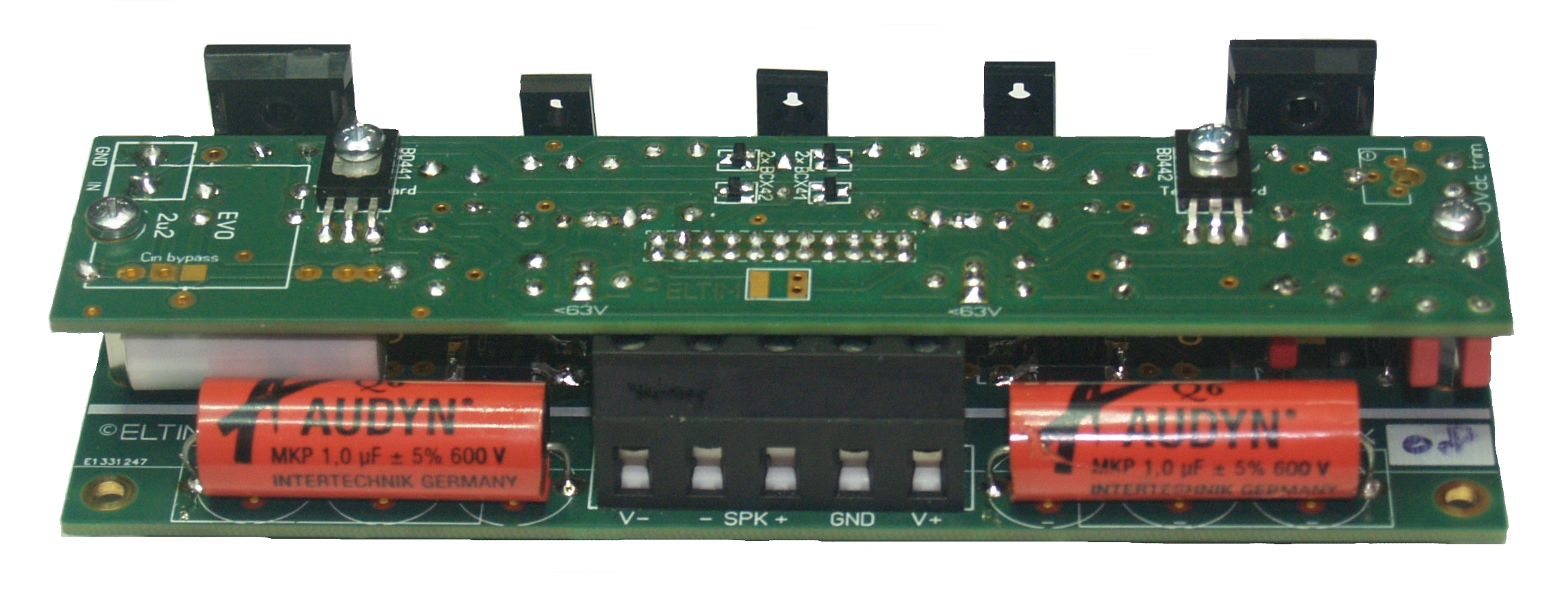

Sandwich-Montage auf einem CS-Modul (hier CS-35), platzsparend.> gerader Stecker
So montiert passt es, i.c.m. TO247-basierte CS-Module in einem 1U (40mm) Gehäuse.
