ELTIM VS-20, Eingang/Spannungstufe Selbstbau Satz

Linien Eingang ac/dc, treibt ELTIM CS-Modulen an, T1-T4 einz. symmetrical transistor array

ELTIM VS-20, Eingang/Spannungstufe Selbstbau Satz
€ 59,95 *Preise inkl. MwSt. € 49,55 ohne MwSt. €
Hersteller:  ELTIM
Artikelcode:  VS20kit
0 Sterne in 0 Bewertungen Schreiben Sie eine Rezension
Einige Highlights dieses VS-20 Voltage Stage Moduls:
  • Vollsymmetrische Eingangsstufe (Spannungsstufe).
  • Symmetrisches, 500uV genaues und getrimmtes SMD-Transistor-Array im Eingang.
  • Extrem stabile, weitreichende Stromreglerdioden (CRDs).
  • AC (>3Hz, sonst auf Anfrage) Eingang.
  • Verschiedenen 2,2uF Eingangskondensatoren passen, sogar MUNDORF EVO Typen.
  • DC-Eingang, beidseitig verfügbar.
  • Verlustarme 1% Glimmerkondensatoren in den Frequenzbegrenzungsschaltungen.
  • Styroflex-Kondensator in der Rückkopplung.
  • 0,1 % MOX-Widerstände an kritischen Stellen, übrige 1 %.
  • Separate Strom- und Eingangsmassespuren verhindern Brummen und Rauschen.
  • Vr+ und Vr- links und rechts verfügbar.
  • L oder Sandwich auf jedem CS-Modul montiert.
  • 2x 35um Kupfer (ist meist 1x 12/18um)
  • Abmessungen: 200x35x8mm.
Wir müssen es bestellen!

VS-20 Eingangsstufe selbstbau Satz, geliefert mit von Ihnen oben selektierte Bauteile.

Es hat einen DC- und einen AC-Eingang. Wählen Sie den für diesen Eingang benötigten 2,2uF-Kondensator selbst aus.

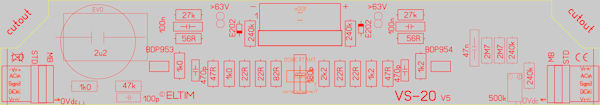

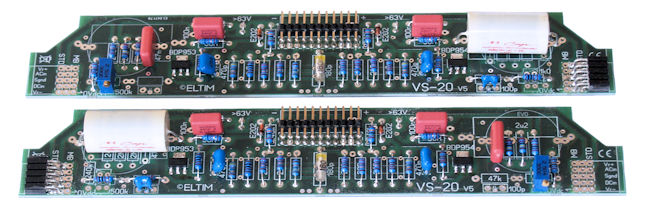

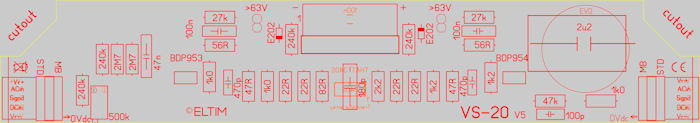

Mit der gleichen VS-20-Platine können Sie eine linke und eine rechte Version herstellen.
Durch die Montage eines 90º- oder geraden Stiftleistenverbinders wählen Sie L- bzw. Sandwichmontage.
Neue v5 is fast gleich an v4, nur Bauteile etwas geschoben um EVO Eingangskondensator möglich zu machen.
Auch Werte von Freqkwenzabhängige Bauteile geändert, geht jetzt über 500kHz (-3dB).......
