ELTIM-150ST, Leistungsverstärker Modul

Plm. 150Wrms. VS-5 Eingangsmodul und CS-150ST Ausgangsmodul. Vormontierter 1,5mm² Speisedrähte.

€ 299,00 *Preise inkl. MwSt. € 247,11 ohne MwSt. €
Hersteller:  ELTIM
Artikelcode:  ELTIM-150ST
0 Sterne in 0 Bewertungen Schreiben Sie eine Rezension
ELTIM-150ST   General technical specifications:

Frequency range:
DC - >200kHz within ±0,1dB
Frequency limit (-3dB):
650kHz (limited and defined by VS-module used. CS-300 itself runs >2MHz)
Frequency limit (-10dB):
900kHz
In > Out Phase shift:
-0,2º constant @ 10Hz - 18kHz, -3,6º@20kHz
Max. output current:
23A constant  (dependant on the heatsink dissipation rate!)
Distortion figure (THD):
< 0,005%   (1W/1kHz/8ohm)
< 0,01%   (150W/1kHz/8ohm)
Slew rate:
> 60V/uS  (@ full power, limited by RF-input filter on VS-module used).
Harmonics:
< -58dB, (nonspecific and unnoticable)
Noise floor:
<-115dB, (unnoticable)
Damping factor:
> 120  (depending on power supply quality. NO SMTP!)
Input sensitivity:
1 Volt
Gain:
28dB (i.c.w. any required VS-module)
Input impedance:
10kOhm (can be modified 10-47kohm)
Output power:
30-160Wrms (depending on load and supply voltages, see graphs).
Output load:
4 – 16 ohms, (see load graphs)
Supply voltage:
±25 - ±40Vdc (4/8/16ohms load, recommended in 300mm deep cabinet)
±25 - ±50Vdc (8/16 ohms load only!)
Dimensions:
240x75x40mm
Wir müssen es bestellen!
Ready built and tested ELTIM-150ST power amplifier module with preselected VS/CS combination.
In this version we use rugged, cost effective 24A Hexfets.

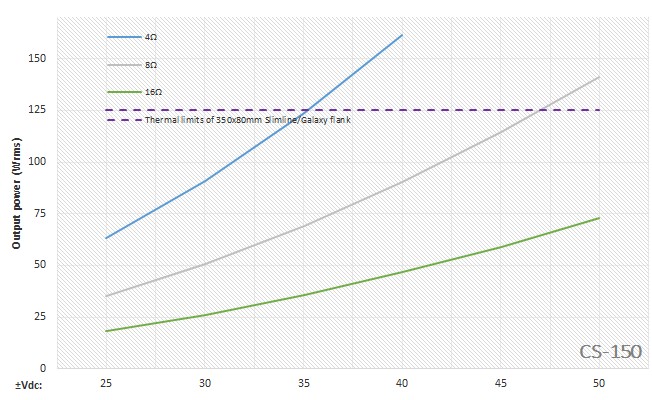

ELTIM-150  power / supply graph.

A (not provided) connected power supply module should be capable to deliver 250W.

Infobulletins:       VS-5 input module          CS-150 output module

Extra's:

MODU Dissipante 1PD02300N, 2U/19

MODU Dissipante 1PD02300N, 2U/19" Schwartzes Front, 448x313x
Intern 365x300x80mm, Front 19", 483x88x4mm, 1mm Stahl Top/Boden Panele

€ 124,63 € 103,00 ohne MwSt.
