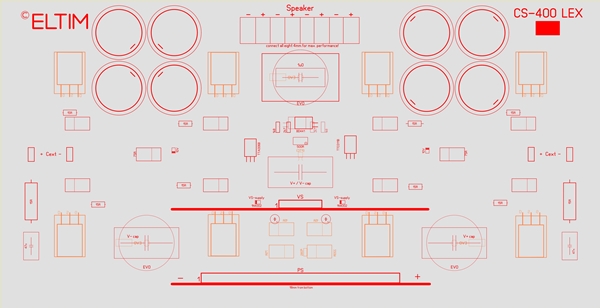

ELTIM CS-400, Ausgang/Stromstufe Modul

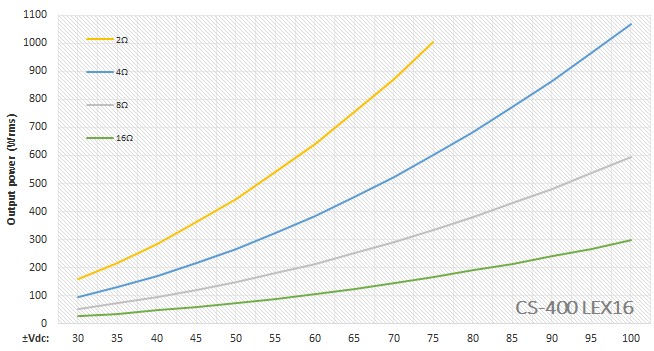

Plm. 450Wrms/4Ω

ELTIM CS-400, Ausgang/Stromstufe Modul
Momentan nicht lieferbar
Hersteller:  ELTIM
Artikelcode:  CS450
0 Sterne in 0 Bewertungen Schreiben Sie eine Rezension
Diese CS-400 Leistungs-(Strom-)Stufe Modulen highlights:
  • Wählen Sie 8A/200V (150W) oder 16A/200V (250W) EXICON Power Mosfets.
  • Vierfaches Mosfets-Paar, das eine hohe Leistung des Verstärkers erbringt. F-3 ist allerdings noch 500kHz....
  • Gesandwiched auf Kühlkörper, wodurch Mikrofonie effekte eliminiert sind.
  • Leistungsmosfets über Kühlkörper verteilt für optimale Wärmeverteilung.
  • Wählen Sie im Bestellmenü die Qualität der Leistungswiderstände aus.
  • Stromgesteuerte Hochleistungsrückkopplung in der Mitte der Leiterplatte mit SMD-Leistungswiderständen nach Wahl.
  • Grosser Ruhestrom Kondensator nach Wahl.
  • Lautsprecherausgang zentral oben miet 2x 4 Schraubkonnektoren, je 20A/4mm².
  • Keine Ausgangsspule und kein Kondensator in der Ausgangsleitung, was zu einem besseren Impuls- und Detailverhalten führt.
  • Separate Spannungsschienen der Leistungsstufe (CS) und der Eingangsstufe (VS).
  • Separate Spuren für Power-, Speaker- und RF-Masse, Feedback, VS-Stage und Input-Masse.
  • Platz für 2x 4 Ø35mm Elektrolyt Netzteil Kondensatoren (nicht mitgeliefert).
  • Gefräste, vergoldete Beryllium-Kupfer-Steckverbinder (3A), mit mehreren Pin-Kontakte pro Anschluss.
  • Lautsprechersignal zur Signalisierung/Schutzzwecken an allen Anschlüssen.
  • Leiterplattenposition zur Montage eines NTC/PTC in der Mitte, verbunden mit beiden horizontalen Anschlüssen.
  • Der Leerlaufstrom kann extern durch ein DC-Signal vom mittleren Anschluss gesteuert und eingestellt werden.
  • Zusätzliches Paar CD-75 Modulen passt, wo ein zusätzliches Paar Power-Mosfets hinzugefügt wird.
  • Rigide, mikrofonfreie Montage an einer Oberfläche mit 8x M3 und 4x M4 Schrauben.
  • Passt gut in MODU Dissipante 210mm hohes und 400/500mm tiefes Gehäuse.
  • Abmessungen: 390x200x40mm.

CS-400 Ausgangsstufe Modul, gebaut nach Ihren Anforderungen.
Die Qualität Ihres Moduls können Sie teilweise selbst bestimmen. Wählen Sie im Menü oben aus verschiedenen Komponenten.
Jedes CS-Modul muss mit einem unserer VS-Module ergänzt werden; nur zusammen bilden sie eine komplette Endstufe.








Extra's:

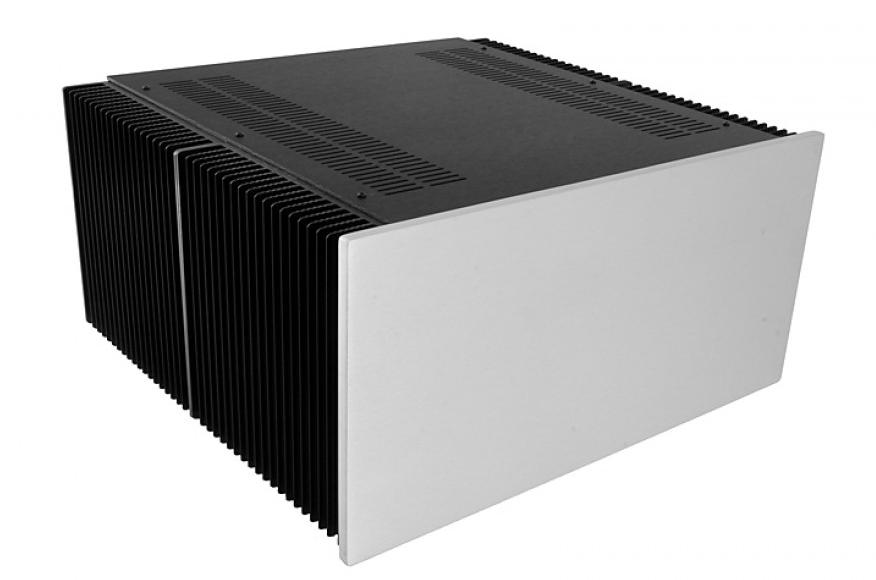

MODU Dissipante 1NPDA05400B, 10mm zi front, 448x413x214mm

MODU Dissipante 1NPDA05400B, 10mm zi front, 448x413x214mm
Internal 365x400x210mm, Front 450x220x10mm, full aluminium, 3mm top/bottom

€ 332,75 € 275,00 ohne MwSt.
MODU Dissipante 1NPDA05500N, 10mm zw front, 448x513x214mm

MODU Dissipante 1NPDA05500N, 10mm zw front, 448x513x214mm
Internal 365x500x210mm, Front 450x220x10mm, full aluminium, 3mm top/bottom

€ 411,40 € 340,00 ohne MwSt.
