ELTIM VS-50bal, Eingang/Spannungstufe Modul

BALANZIERTER Eingang treibt ELTIM CS-Modulen an

ELTIM VS-50bal, Eingang/Spannungstufe Modul
€ 189,95 *Preise inkl. MwSt. € 156,98 ohne MwSt. €
Hersteller:  ELTIM
Artikelcode:  VS50bal
0 Sterne in 0 Bewertungen Schreiben Sie eine Rezension
  • Some of the highlights of this VS-50bal Voltage (input) Stage module:
  • Reference quality input stage module with line and InGeniustm balanced input.
  • Separate, fully symmetrical input (voltage) stage, feeding any CS-output module.
  • About 98% symmetrical PCB layout, even the used transistor array IC is (so, is not an opamp!).
  • Symmetrical, extremely fast, 500uV matched/trimmed SMD transistor array in the input circuit.
  • Transistor array substrate grounded to input ground, avoiding any noise and EMI.
  • Transistor array is extra shielded by the PCB at the back and front side, also cooling it.
  • Very stable, selected, wide range Current regulator diodes in the mirror circuits (CRD’s).
  • DC input on right side. Large High-End capacitor between this input and RCA-inlet possible.
  • AC (>4Hz, other on request) input on right side (where cap. is, see picture below).
  • Input capacitor type/quality by choice in the order process. You can even use other than we list.
  • Balanced input on left side, using best possible, 100% symmetrical (THAT1200) circuitry.
  • Mica 1% capacitors in frequency limiting (800kHz) and input filter circuit.
  • Styroflex RF-capacitor in overall feedback circuit. Fast impulse behaviour.
  • VISHAY/DALE RN60 2% MOX resistors.
  • Milled, gold plated copper/beryllium copper header (3A) contacts >
  • Double sided, EU made FR4+ PCB with copper thickness of 35um.
  • Integrated power supply regulators for wide range ops. (V+/V- =  32 - 65V ).
  • Regulated +/-30V (low current) available at right side.
  • Regulated +/- 15V (low current) available at left side.
  • Bottom ground plane and most of top ground plane is signal ground.
  • Supply ground is separated from input ground.
  • L-mounted to any ELTIM CS-Current Stage module.
  • Dimensions: 246x50x8mm, exactly fitting MODU Mini Dissipante 330mm wide.


Produktion nach Anfrage

Dieses VS-50bal Modul hat einen balanzierter Eingang. Integrierte Spannungregler erweitern (im vergleich zu VS-20) die Speisespannung bis zu ±65Vdc. Hochwertige Vishay/Dale (mil. specs) RN60D Widerstände.

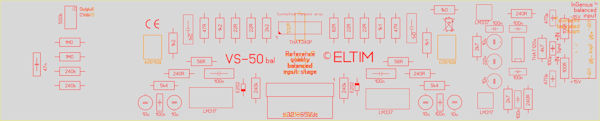

          CS Modul                         Balanzierter Eingang (THAT1200) rechts
Dieser IC erlaubt auch nur Linien speisung an IN+
