ELTIM VS-5, Eingang/Spannungstufe Selbstbau Satz

Linien Eingang treibt ELTIM CS-Modulen an.

ELTIM VS-5, Eingang/Spannungstufe Selbstbau Satz
€ 32,95 *Preise inkl. MwSt. € 27,23 ohne MwSt. €
Hersteller:  ELTIM
Artikelcode:  VS5kit
0 Sterne in 0 Bewertungen Schreiben Sie eine Rezension
Einige Highlights dieses VS-5 Voltage Stage Selbstbau Satzes:
  • Vollsymmetrische Vorsteuerungs-(Spannungs-)Stufe
  • Zentral platzierte Hochvolt-SMD-Transistoren in der Eingangsstufe.
  • Extrem stabile, weitreichende Stromreglerdioden (CRDs).
  • AC (>4Hz, sonst auf Anfrage) Eingang.
  • Der DC-Eingang kann durch Löten von zwei Inseln hergestellt werden.
  • MKP-Kondensatoren in den Frequenzbegrenzungsschaltungen.
  • Separate Strom- und Eingangsmassespuren verhindern Brummen und Rauschen.
  • L- oder Sandwich auf jedem CS-Modul montiert.
  • Abmessungen: 149x32x8mm.

Wir müssen es bestellen!

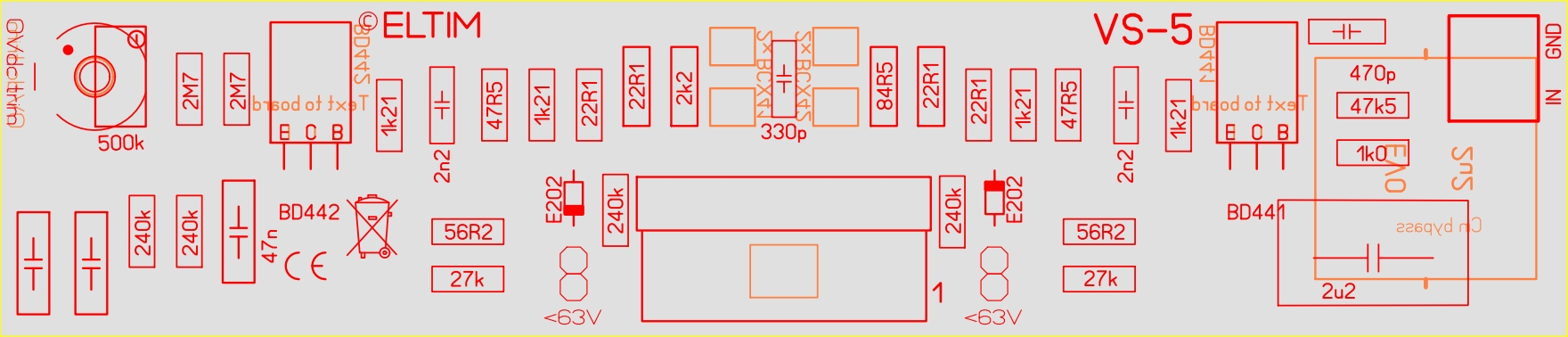

VS-5 Eingangsstufe selbstbau Satz, geliefert mit von Ihnen oben selektierte Bauteile.

Wenn Sie ein dc Eingang betreiben wollen, schliessen Sie einfach 2,2uF kurz über Lötbrücke.




Die gängigste L-Montageweise an jedem CS-Modul (CS-35 hier) > 90º-Anschluss.
Auf diese Weise montiert passt das Pack gerade nicht in 1U (40mm) hohe Gehäuse.

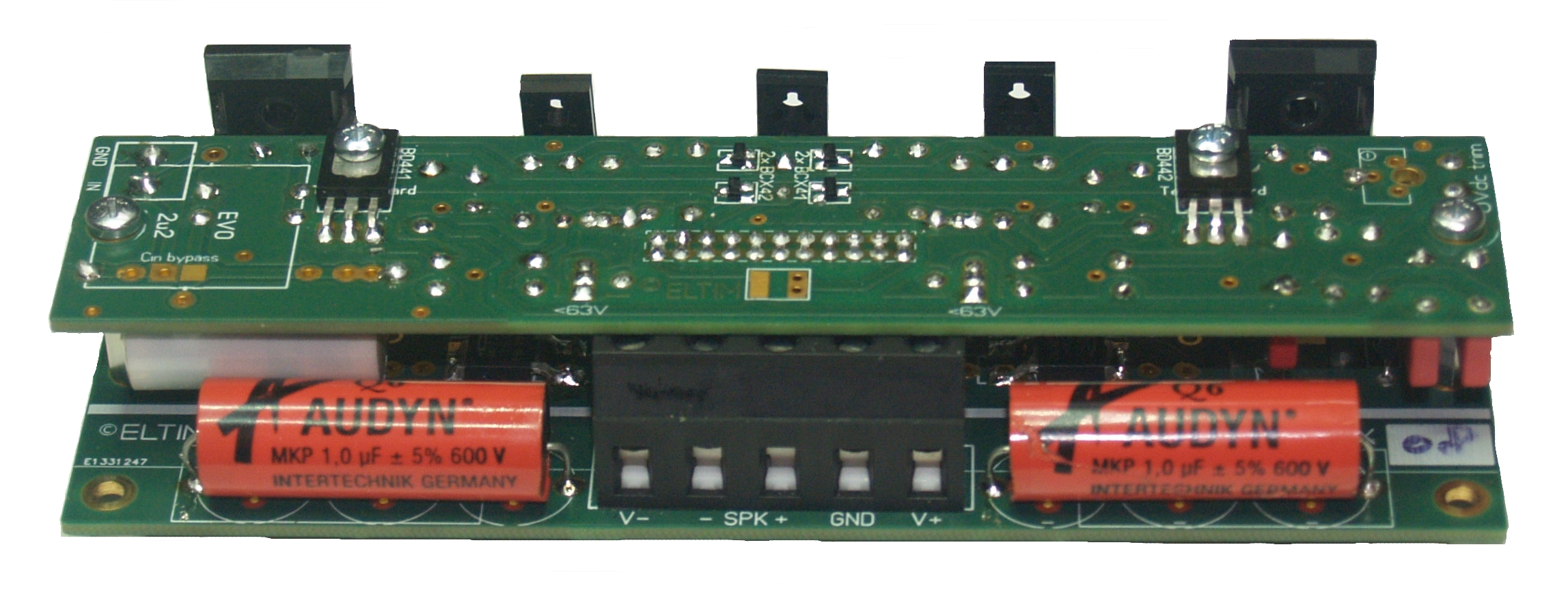

Sandwich-Montage auf einem CS-Modul (hier CS-35), platzsparend.> gerader Stecker
So montiert passt es, i.c.m. TO247-basierte CS-Module in einem 1U (40mm) Gehäuse.
