ELTIM VS-5, ingang/spanning trap DIY kit

Stuurt ELTIM CS-modules aan, lijn ingang

ELTIM VS-5, ingang/spanning trap DIY kit
€ 32,95 *Prijzen zijn inclusief btw € 27,23 exclusief btw €
Fabrikant:  ELTIM
Artikelcode:  VS5kit
0 ster(ren) met 0 review(s) Schrijf een review
Enkele highlights van deze VS-5 Voltage Stage DIY kit:
  • Volledig symmetrische pre-driving (voltage) stage
  • Centraal geplaatste, high voltage SMD transistors T1-T4 in de ingangstrap.
  • Extremeem stabiele, wide range Current regulator diodes (CRD’s).
  • AC (>4Hz, anders op verzoek) ingang.
  • DC ingang te maken door twee eilandjes door te solderen.
  • MKP condensatoren in de frequentie begrenzende circuits.
  • Aparte voeding- en ingangsmassa sporen voorkomen brom en ruis.
  • L- of sandwich gemonteerd aan iedere CS-module.
  • Afmetingen: 149x32x8mm.

Moet besteld worden!

VS-5 ingangstrap zelfbouw kit, incl. de door u geselecteerde componenten, zie boven.

Indien u het met een dc ingang wilt toepassen, sluit u middels een soldeerbrug de 2,2uF ingangscondensator kort.

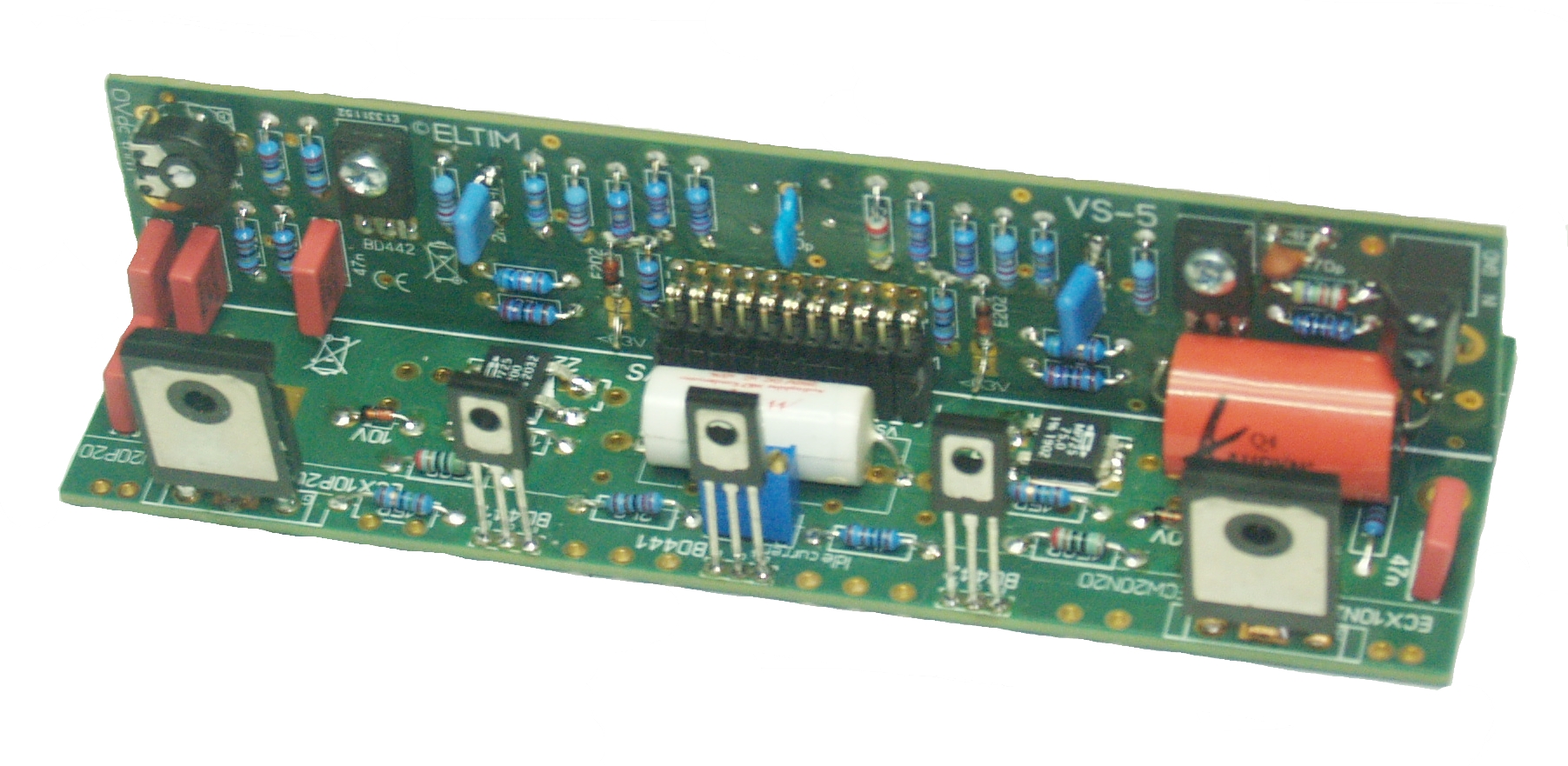

Meest gebruikelijke L-montage op elke CS-module (CS-35 hier) > 90º connector.
Op deze wijze gemonteerd past het net niet in 1U (40mm) hoge behuizingen.

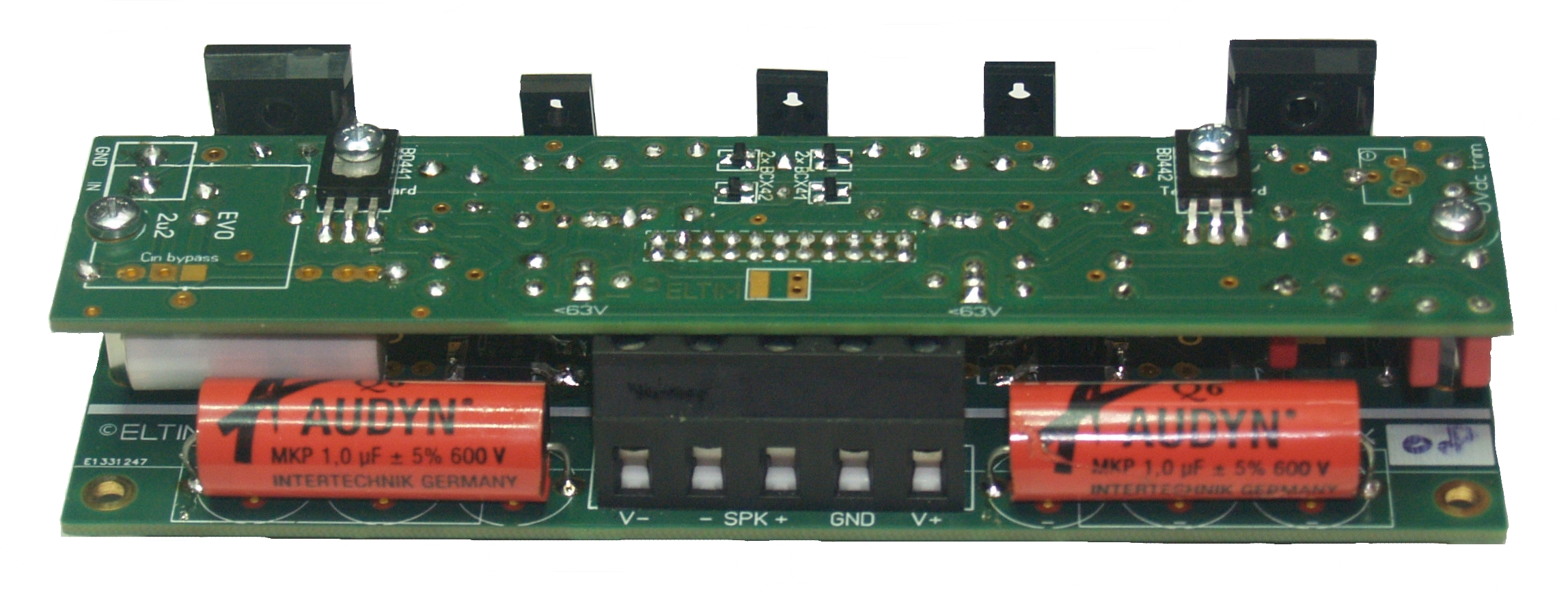

Sandwich gemonteerd op een CS-module (CS-35 hier), waardoor wat ruimte gewonnen wordt.> rechte connector
Op deze wijze gemonteerd past het, i.c.m. TO247 gebaseerde CS-modules net in een 1U (40mm) behuizing.
