ELTIM CS-35ps, Ausgang/Stromstufe + Netzteil Selbstbau Satz

Plm. 120Wrms/8Ω, inkl. on-board Netzteil.

ELTIM CS-35ps, Ausgang/Stromstufe + Netzteil Selbstbau Satz
€ 55,95 *Preise inkl. MwSt. € 46,24 ohne MwSt. €
Hersteller:  ELTIM
Artikelcode:  CS35pskit
0 Sterne in 0 Bewertungen Schreiben Sie eine Rezension

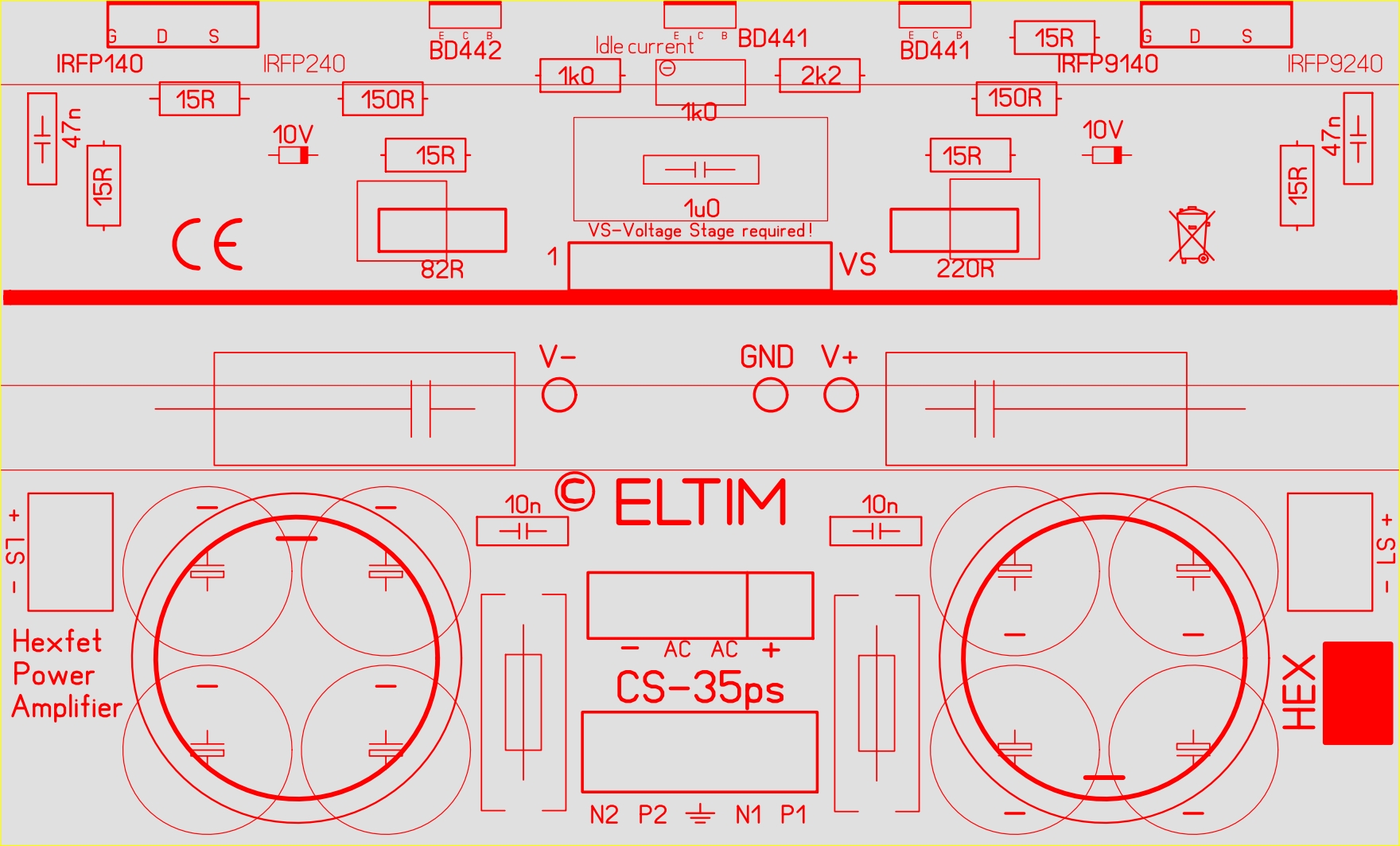

Diese CS-35ps Leistungs-(Strom)-Stufe + Netzteil Modul Highlights:
  • Wählen Sie die Power Hexfets oder Mosfets Ihrer Wahl
  • L-Montage am Kühlkörper, der von der Leiterplatte elektrisch getrennt ist.
  • On-Board-Gleichrichter und Netzteil-Kondensatorbank (nicht im Lieferumfang enthalten!).
  • Kondensatorbank mit 2x Ø30/35mm (Pitch 10mm) möglich (separat bestellen!).
  • Für Low Profile / kostengünstige Lösungen eine Kondensatorbank von 2x4 Ø18mm, Pitch 7,5mm Kappen möglich.
  • Alle Widerstände MOX 1%. In Rückkopplungsschaltungen passen auch bessere SMD-Typen. .
  • Keine Ausgangsspule und kein Kondensator in der Ausgangsleitung, was zu einem besseren Impuls- und Detailverhalten führt.
  • Berylliumkupfer, vergoldete header und 20A/4mm² Schraubkonnektoren.
  • Obendrauf passen ein oder zwei CS-35+VS-5-Module, die sich das gleiche Netzteil teilen.
  • Abmessungen: 149x90mm, Höhe abhängig von Faets und verwendeten Kondensatortypen.

Wir müssen es bestellen!

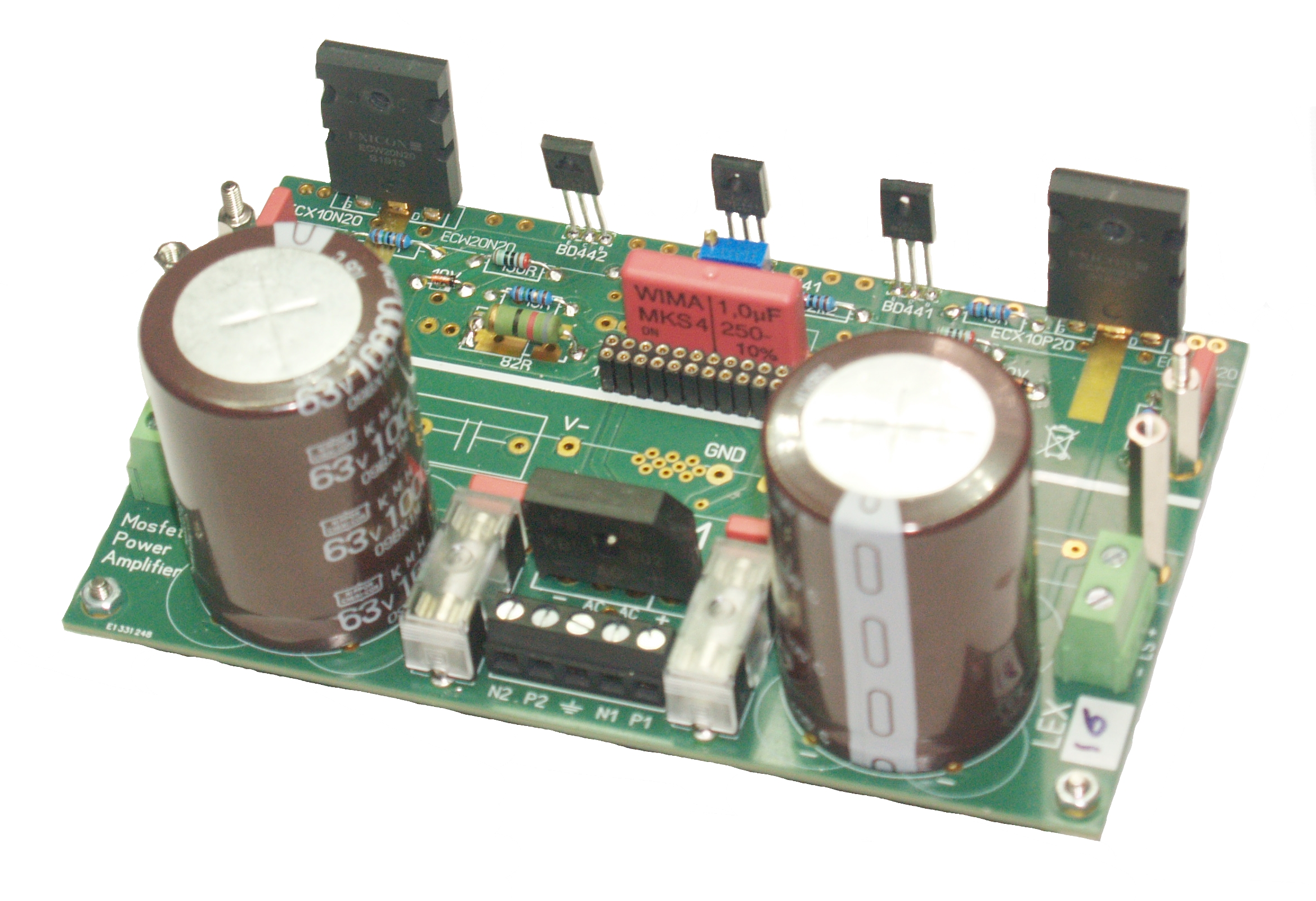

CS-35ps Ausgangsstufe / Netzteil selbstbau Satz, geliefert mit von Ihnen oben selektierte Bauteile.

Jedes CS-Modul muss mit einem unserer VS-Module ergänzt werden; nur zusammen bilden sie eine komplette Endstufe.

Ausser diese Bauteile brauchen sie auch noch ein geeigneter Transformator mit zwei sekundär Wicklungen, 150% von max. Ausgangsleistung des Verstärkers.

CS-35ps für GSD orientierte Mosfets. Wir haben auch für GDS orientierte Hexfets.
Sie benötigen auch eins unsere VS-Eingangsmodulen. VS-5 past genau.


Extra's:

TOROIDY TTSA0200 Audio Grade Ringkern Transformator, 200VA

TOROIDY TTSA0200 Audio Grade Ringkern Transformator, 200VA
200VA, Ø115x46mm, Mylar tape abdeckung, elektrisch abgeschirmt.

€ 101,30 € 83,72 ohne MwSt.
Details
FISHER V6506E, Kühlprofil, 160x50x40mm, 1,2K/W

FISHER V6506E, Kühlprofil, 160x50x40mm, 1,2K/W
30mm Finger, 1,2ºK/W

€ 15,95 € 9,22 € 7,62 ohne MwSt.
FISHER V6506G, Kühlprofil, 160x75x40mm, 0,9K/W

FISHER V6506G, Kühlprofil, 160x75x40mm, 0,9K/W
30mm Finger, 0,9ºK/W

€ 25,75 € 21,28 ohne MwSt.
TOROIDY TTS0200 Ringkern Transformator, 200VA

TOROIDY TTS0200 Ringkern Transformator, 200VA
200VA, Ø115x46mm

€ 56,10 € 46,36 ohne MwSt.
Details
TOROIDY TTSAS0200 Supreme Audio Grade Ringkern Trafo, 200VA

TOROIDY TTSAS0200 Supreme Audio Grade Ringkern Trafo, 200VA
200VA, Ø150x65mm, Eingegossen in polierter RVS Box, elektrisch und elektromagnetisch abgeschirmt.

€ 206,20 € 170,41 ohne MwSt.
Details
