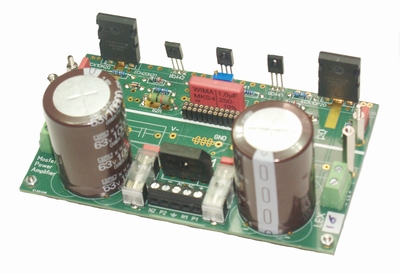

ELTIM CS-35ps, uitgang/stroomtrap + netvoeding DIY kit

Plm. 120Wrms/8Ω, incl. on-board netvoeding

€ 55,95 *Prijzen zijn inclusief btw € 46,24 exclusief btw €

Fabrikant: ELTIM
Artikelcode: CS35pskit

0 ster(ren) met 0 review(s) Schrijf een review

Deze CS-35ps power (stroom) trap +netvoeding module highlights:

Geïntegreerde symmetrische netvoeding ca. 200W (8A max.)
Diverse types/afmetingen electrolytische conensatoren te plaatsen.
Selecteer 8A/200V (125W) of 16A/200V (250W) EXICON power Mosfets.
Enkel paar Mosfets, waardoor ultrahoge "snelheid" van de versterker wordt gegarandeerd dankzij extreem lage gate capaciteiten.
Stroomgestuurde feedback exact in het midden van de printplaat. Inductievrije types mogelijk.
Geen uitgangsspoel of condensator in de uitgang, wat resulteert in een veel beter impuls- en detailgedrag.
Afzonderlijke spanningsrails voor de vermogenstrap (CS) en de de ingangstrap (VS).
Aparte sporen voor Power-, speaker- en RF-ground, feedback, VS-stage en input ground.
Gefreesde en vergulde beryllium koperen header en 20A/4mm² schroef connectoren.
Ruststroom kan extern worden geregeld en aangepast door een DC-signaal afkomstig van de middelste connector.
Bovenop deze module passen één of twee CS-35/VS-5 sets, delen dezelfde voeding.
Afmetingen: 149x90x40mm.

Moet besteld worden!

Power Fets:

Ruststroom condensator:

Feedback weerstand types:

Voedingscondensatoren type:

Aantal

CS-35ps uitgangstrap/voeding zelfbouw kit, incl. de door u geselecteerde componenten, zie boven.

Iedere CS-module dient aangevuld te worden met één van onze VS-modules; alleen samen vormen ze een complete eindversterker.

Om de voeding compleet te maken hebt u ook nog een voedingstransformator nodig, ca 150% van het gevraagde uitgangsvermogen.

CS-35ps voor GSD georienteerde Mosfets. We hebben ze ook voor GDS georienteerde Hexfets.

U hebt tevens één van onze VS-ingangs modules nodig. VS-5 past exact.
