ELTIM CS-40ps, uitgang/stroomtrap + netvoeding module

Tot 180Wrms, incl. on-board netvoeding

ELTIM CS-40ps, uitgang/stroomtrap + netvoeding module
€ 149,00 BTW% is land afhankelijk! € 123,14 exclusief btw €
Fabrikant:  ELTIM
Artikelcode:  CS40ps
0 ster(ren) met 0 review(s) Schrijf een review
Deze CS-40ps power (stroom) trap + netvoeding module highlights:
  • Geïntegreerde symmetrische netvoeding ca. 300W (8A max.)
  • Diverse types/afmetingen electrolytische conensatoren te plaatsen.
  • Selecteer 8A/200V (125W) of 16A/200V (250W) EXICON power Mosfets.
  • Enkel paar Mosfets, waardoor ultrahoge "snelheid" van de versterker wordt gegarandeerd dankzij extreem lage gate capaciteiten.
  • In plaats daarvan kunnen connectors worden geplaatst waarop een Mosfet "bank" met max. 4 paar geplaatst kan worden.
  • Stroomgestuurde feedback exact in het midden van de printplaat. Inductievrije types mogelijk.
  • Luidsprekeruitgang en extra Mosfet-aansluiting zowel links als rechts.
  • Geen uitgangsspoel of condensator in de uitgang, wat resulteert in een veel beter impuls- en detailgedrag.
  • Afzonderlijke spanningsrails voor de vermogenstrap (CS) en de de ingangstrap (VS).
  • Aparte sporen voor Power-, speaker- en RF-ground, feedback, VS-stage en input ground.
  • Gefreesde, vergulde beryllium koperen header connectoren (3A) met meerdere pennen per aansluitingen.
  • Luidsprekersignaal voor signalerings-/beveiligingsdoeleinden op alle connectoren.
  • PCB-positie om een ​​NTC/PTC in het midden te monteren, aangesloten op beide horizontale connectoren.
  • Ruststroom kan extern worden geregeld en aangepast door een DC-signaal afkomstig van de middelste connector.
  • Extra paar CD-40 modules passen, waarmee een extra paar power Mosfets wordt toegevoegd.
  • Afmetingen: 200x104x40mm.

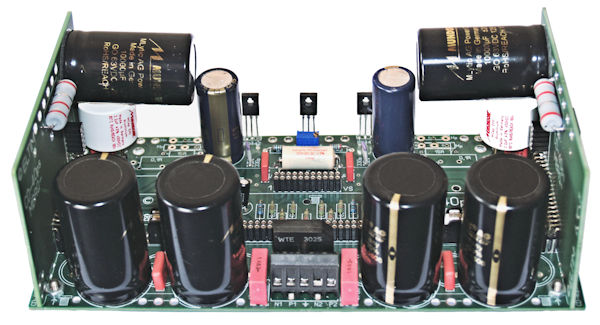

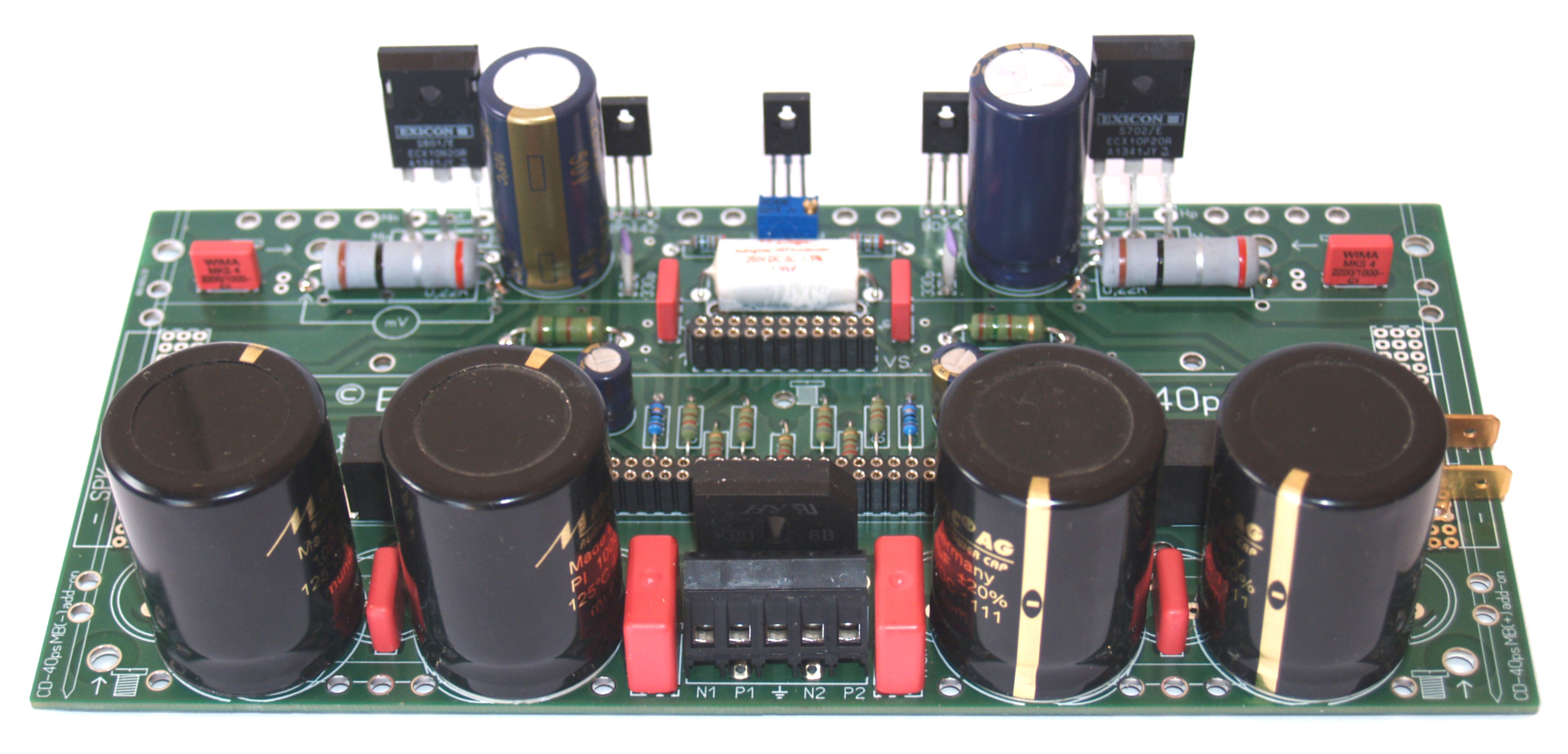

Gebouwde en geteste CS-40ps uitgangstrap + voeding module.
U kunt deels zelf de kwaliteit van uw module bepalen. Keuze uit diverse componenten in bovenstaand menu .
Iedere CS-module dient aangevuld te worden met één van onze VS-modules; alleen samen vormen ze een complete eindversterker.

Om de voeding compleet te maken hebt u ook nog een voedingstransformator nodig, ca 150% van het gevraagde uitgangsvermogen.



Met onze CD-40ps add-on modules kunt u mooie en compacte Monoblocks bouwen gebaseerd op een MODU Galaxy 230x280x80/120mm behuizing.
Deze modules worden gemonteerd in de dan geplaatste verticale connectoren aan de zijkant:


De Power Mosfets zijn aan de buitenkant geplaatst en worden gekoeld door de Galaxy flanken.

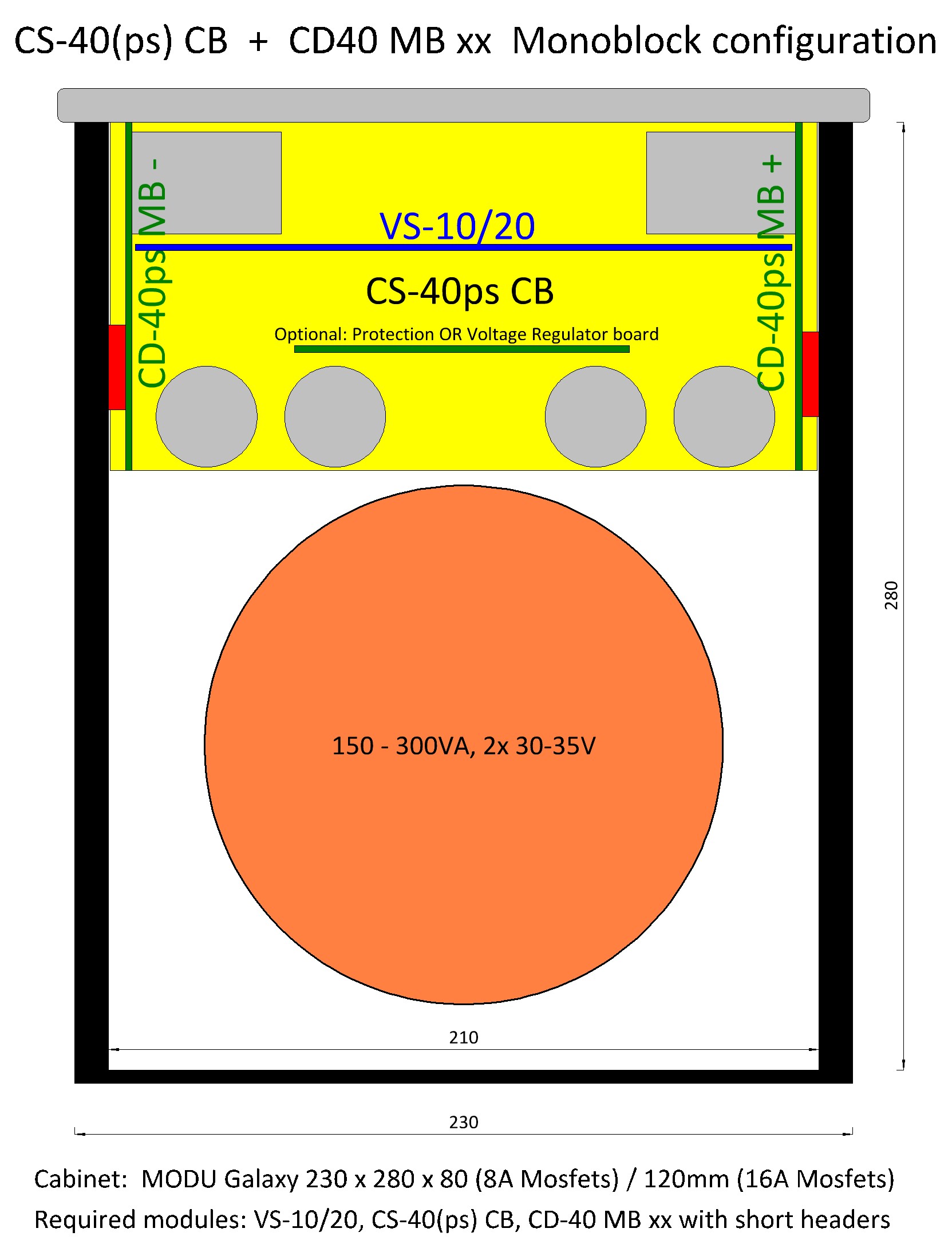

Monteer dan een paar van onze CD-40(ps) MB modules en bouw zoiets als dit:

De power Mosfets zitten aan de achterzijde van de CD-40 MB add on modules,
voldoende gekoeld door de MODU Galaxy flanken.
De afmetingen van ons pakket komen exact overeen met MODU Galaxy 280x230mm kasten.
8A Mosfets past in 80mm en 16A Mosfets in 120mm hoge behuizingen.

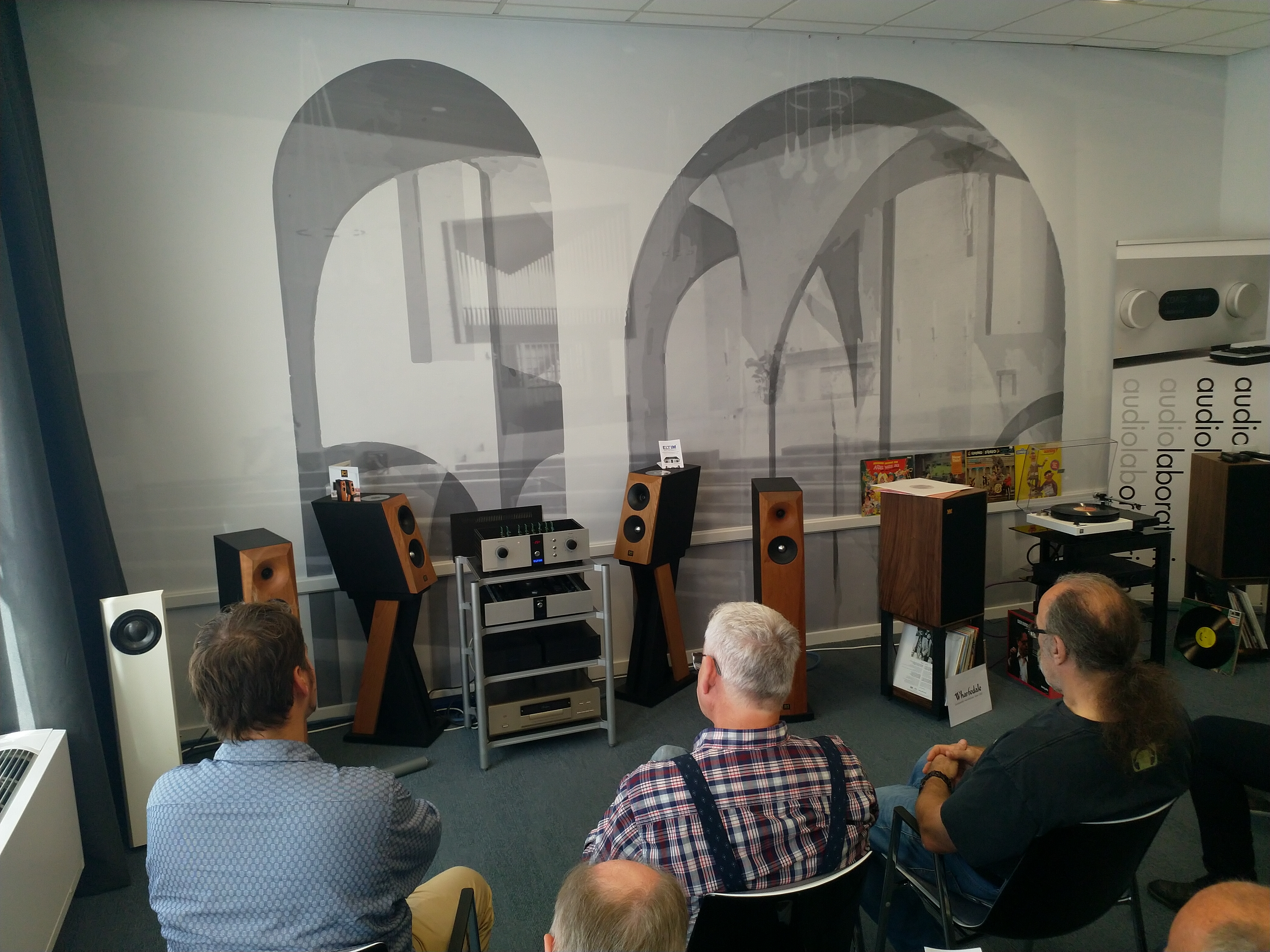

We demonstreerden met deze (8A) Monoblocks op X-Fi audio show Veldhoven 2019:


Met korte connectoren op ce CD-modules past het exact in een Galaxy kast:
