ELTIM VS-20, ingang/spanning trap module

Stuurt ELTIM CS-modules aan, lijn ingang ac/dc, uniek symmetrische transistor array IC

ELTIM VS-20, ingang/spanning trap module
€ 89,95 BTW% is land afhankelijk! € 74,34 exclusief btw €
Fabrikant:  ELTIM
Artikelcode:  VS20
0 ster(ren) met 0 review(s) Schrijf een review
Enkele highlights van deze VS-20 Voltage Stage module:
  • Volledig symmetrische pre-driving (voltage) trap.
  • Symmetrisch, 500uV matched en getrimde SMD transistor array in de ingang.
  • Extreem stabiele, wide range Current regulator diodes (CRD’s).
  • AC (>3Hz, anders op verzoek) ingang.
  • Diverse 2,2uF ingangscondensatoren passen, zelfs MUNDORF EVO types.
  • DC ingang, beschikbaar aan beide zijden.
  • Low loss 1% Mica condensatoren in de frequentie begrenzende circuits.
  • Styroflex condensator in de terugkoppeling.
  • 0,1% MOX weerstanden op kritieke locaties, overige 1%.
  • Aparte voeding- en ingangsmassa sporen voorkomen brom en ruis.
  • Vr+ en Vr- beschikbaar aan linker en rechter zijde.
  • L- of sandwich gemonteerd aan iedere CS-module.
  • 2x 35um koperdikte (is meestal 1x 12/18um).
  • Afmetingen: 200x35x8mm.

Moet besteld worden!

Gebouwde en geteste VS-20 ingangstrap module.
U kunt zelf het type ingangscondensator 2,2uF en het type connector kiezen.

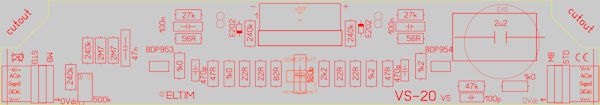

Met dezelfde VS-20 PCB kunt u een linker- en een rechterhand versie maken.
Door een 90º of een rechte header connector te monteren kiest u voor L- resp. sandwich montage.
De nieuwe v5 versie is vrijwel gelijk aan v4; onderdelen iets verschoven om EVO cap mogelijk te maken.
Ook de waardes van frequentieafhankelijke onderdelen gewijzigd, gaat nu boven 500kHz (-3dB).....
