ELTIM CS-250, uitgang/stroomtrap module

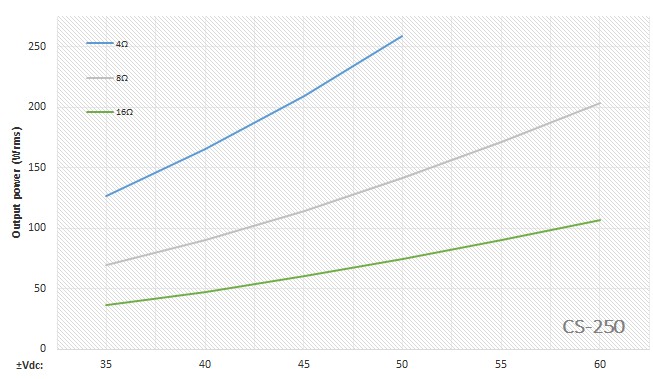

Plm. 250Wrms @ 4ohms, ±50Vdc / 200Wrms @8ohms, ±63Vdc

ELTIM CS-250, uitgang/stroomtrap module
Momenteel niet leverbaar
Fabrikant:  ELTIM
Artikelcode:  CS250
0 ster(ren) met 0 review(s) Schrijf een review
CS-250 power (stroom) trap module highlights:
  • Twee paar geselecteerde 8A/200V EXICON power Mosfets.
  • Gesandwiched op koellichaam, waardoor geen microfonie effect mogelijk.
  • Vermogensfets verdeeld over het koellichaam voor een optimale warmteverdeling.
  • Stroomgestuurde hoogvermogen feedback in het midden van de printplaat met SMD-vermogensweerstanden.
  • Luidsprekeruitgang links en rechts met vergulde 6,3mm Faston blades.
  • Geen uitgangsspoel of condensator in de uitgang, wat resulteert in een veel beter impuls- en detailgedrag.
  • Afzonderlijke spanningsrails voor de vermogenstrap (CS) en de de ingangstrap (VS).
  • Aparte sporen voor Power/speaker-, feedback-, VS-stage- en ingangsmassa.
  • Gefreesde, vergulde beryllium koper header connectoren (3A) met meerdere pennen per aansluiting.
  • Luidspreker- en ingangssignaal voor signalerings-/beveiligingsdoeleinden op alle connectoren.
  • PCB-positie om een ​​NTC/PTC in het midden te monteren, aangesloten op beide horizontale connectoren.
  • Past exact in MODU (Mini) Dissipante 120mm hoge en 300mm diepe kast.
  • Afmetingen: 290x98x50mm.

Select the quality of your CS-250 module above:

CS-200 Module quality/
Parts used
High-End (HE)
Reference  (REF)
Power Mosfets
8A / TO247, 200V
8A / TO247, 200V
selected
Electrolytic capacitors
8x   MUNDORF MLGO Long Life, Audio Grade, 2200uF/63V, 125º
Idle current capacitor
Power resistors
5%, low induction
1%, induction free
Other resistors
Any MOX type 1%
DALE RN60, military grade
PCB
Eurocircuits (EU) made, FR4+, 2x35um, tin plated solder isles
Eurocircuits (EU) made, FR4+,
2x35um, gold plated solder isles
Solder
Any regular solder

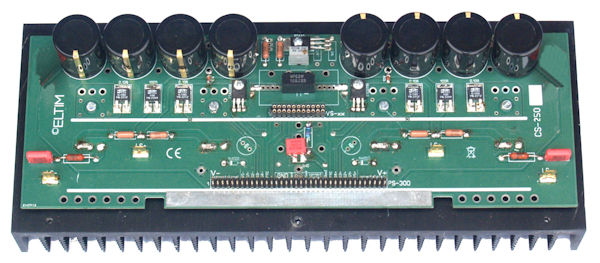

Heatsink is not included!    Here as example a MODU Dissipante 3U/300mm heatsink mounted.

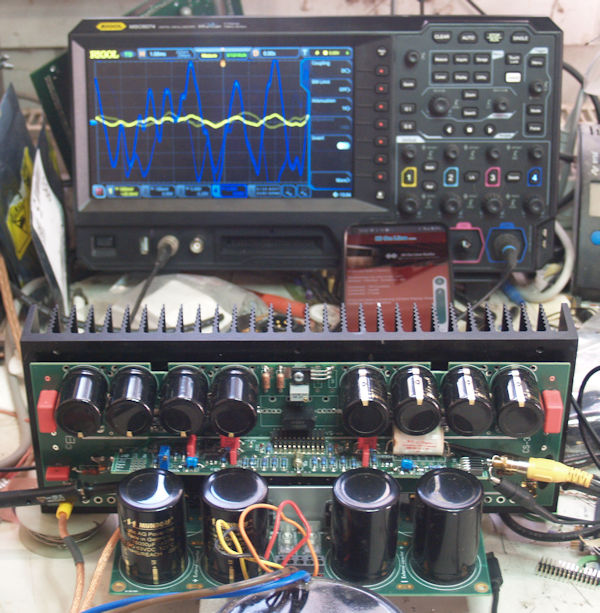

Random built prototype CS-250 output stage module under test,
assisted by a VS-20 input stage module,
a VR3-30 regulator module (invisible, under VS-20),
and a PS-3, true 4-pole power supply module.
The heatsink comes from a MODU Dissipante 120 x 300mm casing.


For a functioning amplifier you also need at least one of our VS-modules as well. These are the input part of the amplifier, this CS-module is the output part.
