ELTIM CS-450, uitgang/stroomtrap module

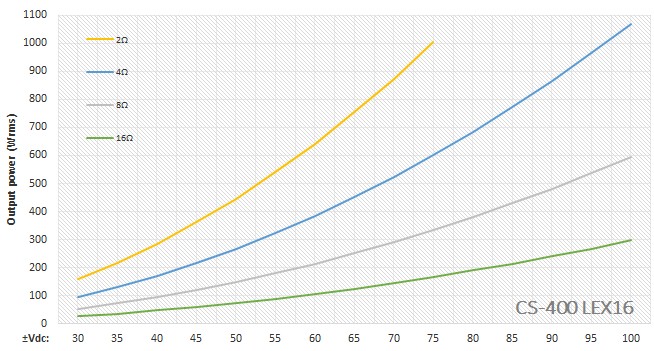

Plm. 450Wrms/4Ω

ELTIM CS-450, uitgang/stroomtrap module
Momenteel niet leverbaar
Fabrikant:  ELTIM
Artikelcode:  CS450
0 ster(ren) met 0 review(s) Schrijf een review
Deze CS-400 power (stroom) trap module highlights:
  • Selecteer 8A/200V (150W) of 16A/200V (250W) EXICON power Mosfets.
  • Vier paar Mosfets, waardoor een groot vermogen beschikbaar is. F-3 is toch nog 500kHz....
  • Gesandwiched op koellichaam, waardoor geen microfonie effect mogelijk.
  • Vermogensfets verdeeld over het koellichaam voor een optimale warmteverdeling.
  • Selecteer de kwaliteit van de vermogensweerstanden in het bestelmenu.
  • Stroomgestuurde hoogvermogen feedback in het midden van de printplaat met SMD-vermogensweerstanden.
  • Ruststroom condensator van groot formaat naar keuze.
  • Luidsprekeruitgang centraal bovenaan met 2x 4 aansluitingen 4mm², 20A elk.
  • Geen uitgangsspoel of condensator in de uitgang, wat resulteert in een veel beter impuls- en detailgedrag.
  • Afzonderlijke spanningsrails voor de vermogenstrap (CS) en de de ingangstrap (VS).
  • Aparte sporen voor Power-, speaker- en RF-ground, feedback, VS-stage en input ground.

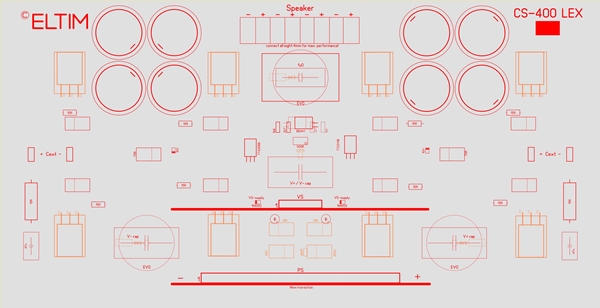

  • Locaties voor 2x 4 elektrolytische voedingscondensatoren Ø35mm (niet meegeleverd).
  • Locaties voor drie serieuze MKP condensatoren over de voedingslijnen.
  • Gefreesde, vergulde beryllium koperen header connectoren (3A) met meerdere pennen per aansluitingen.
  • Luidsprekersignaal voor signalerings-/beveiligingsdoeleinden op alle connectoren.
  • PCB-positie om een ​​NTC/PTC in het midden te monteren, aangesloten op beide horizontale connectoren.
  • Ruststroom kan extern worden geregeld en aangepast door een DC-signaal afkomstig van de middelste connector.
  • Solide, microfonievrij gemonteerd op een oppervlak met 8x M3 en 4x M4 bouten.
  • Past fraai in MODU Dissipante 210mm hoge en 400/500mm diepe kast.
  • Afmetingen: 390x200x40mm.

Volgens uw wensen gebouwde en geteste CS-400 uitgangstrap module.
U kunt deels zelf de kwaliteit van uw module bepalen. Keuze uit diverse componenten in bovenstaand menu.
Iedere CS-module dient aangevuld te worden met één van onze VS-modules; alleen samen vormen ze een complete eindversterker.







Extra's:

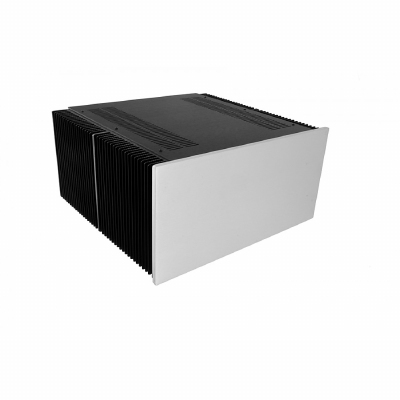

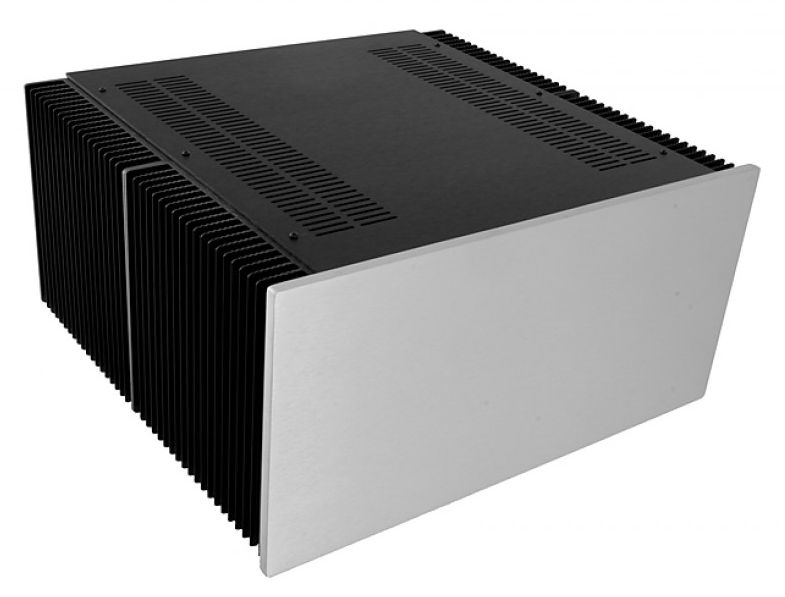

MODU Dissipante 1NPDA05400B, 10mm zi front, 448x413x214mm

MODU Dissipante 1NPDA05400B, 10mm zi front, 448x413x214mm
Internal 365x400x210mm, Front 450x220x10mm, full aluminium, 3mm top/bottom

€ 332,75 € 275,00 exclusief btw

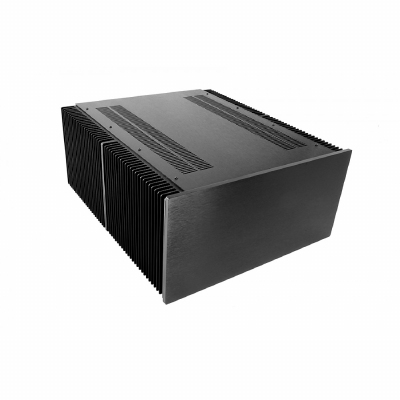

MODU Dissipante 1NPDA05500N, 10mm zw front, 448x513x214mm

MODU Dissipante 1NPDA05500N, 10mm zw front, 448x513x214mm
Internal 365x500x210mm, Front 450x220x10mm, full aluminium, 3mm top/bottom

€ 411,40 € 340,00 exclusief btw
