ELTIM VS-40, ingang/spanning trap module, Ø40mm gaten

Stuurt ELTIM CS-modules aan, lijn ingang ac/dc, uniek symmetrische transistor array IC

ELTIM VS-40, ingang/spanning trap module, Ø40mm gaten
€ 99,95 *Prijzen zijn inclusief btw € 82,60 exclusief btw €
Fabrikant:  ELTIM
Artikelcode:  VS40
0 ster(ren) met 0 review(s) Schrijf een review
Enkele highlights van deze VS-40 Voltage Stage module:
  • Volledig symmetrische pre-driving (voltage) trap.
  • Symmetrisch, 500uV matched en getrimde SMD transistor array in de ingang.
  • Extreem stabiele, wide range Current regulator diodes (CRD’s).
  • AC (>3Hz, anders op verzoek) ingang.
  • Diverse 2,2uF ingangscondensatoren passen, zelfs MUNDORF EVO types.
  • DC ingang, beschikbaar aan beide zijden.
  • Low loss 1% Mica condensatoren in de frequentie begrenzende circuits.
  • Styroflex condensator in de terugkoppeling.
  • 0,1% MOX weerstanden op kritieke locaties, overige 1%.
  • Aparte voeding- en ingangsmassa sporen voorkomen brom en ruis.
  • Vr+ en Vr- beschikbaar aan linker en rechter zijde.
  • 2x 35um koperdikte (is meestal 1x 12/18um).
  • Biedt mechanische ondersteuning aan Ø40mm elco's op PS-2 of PS-3.
  • Afmetingen: 200x80x8mm.

Moet besteld worden!

Gebouwde en geteste VS-40 ingangstrap module voor montage tegen een CS-75 of hoger.
U kunt zelf het type ingangscondensator 2,2uF en het type connector kiezen.

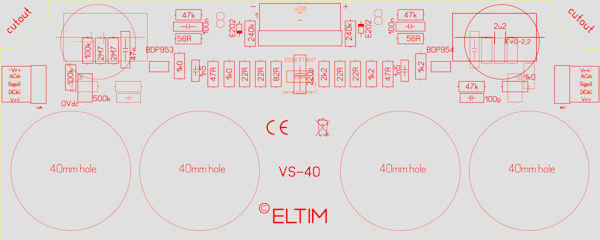

Met dezelfde VS-40 PCB kunt u een linker- en een rechterhand versie maken.

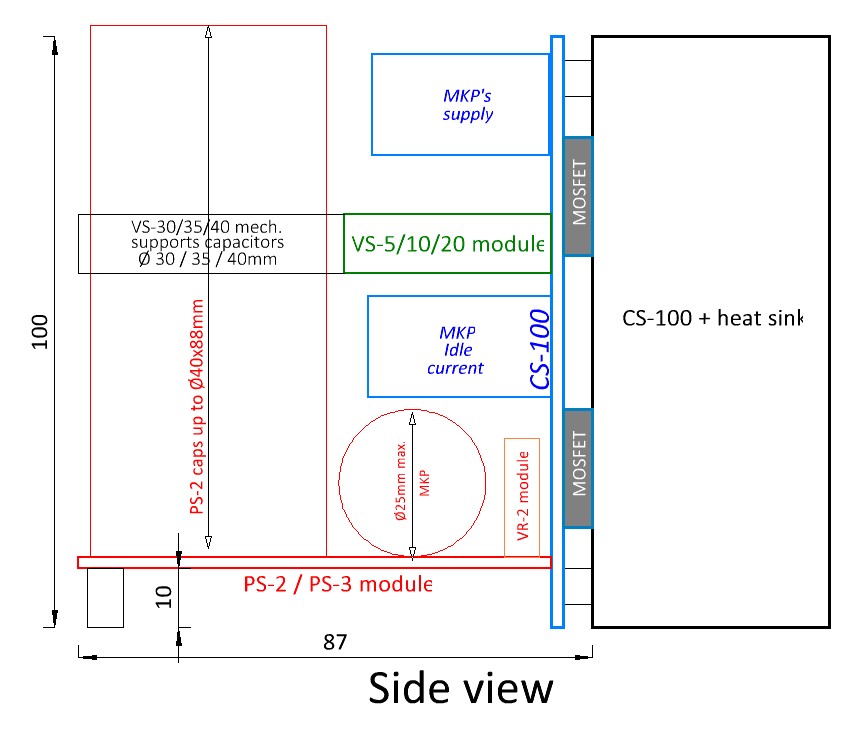

De vier Ø40mm gaten omsluiten de elco's op een PS-2 of PS-3 voedingmodule
en bieden zo een mechanische ondersteuning tegen vibraties:
